極具性價比的蘋果iphone12 PD20W快充方案來了！

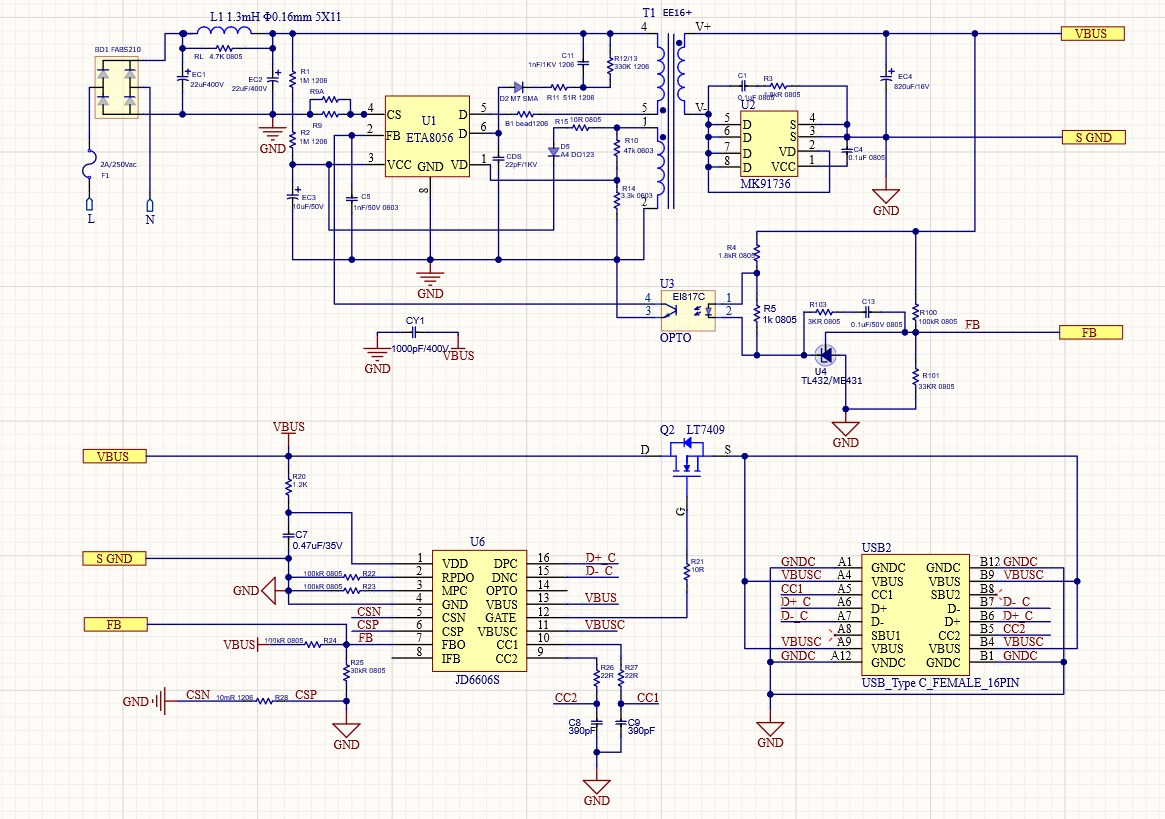

TOP :                          BOT:

ACDC控制主芯片ETA8056

概述：
    來自于鈺泰的ETA8056芯片集成軟啟動電路，用于保護系統啟動時各開關器件（主要是開關管，變壓器，整流肖特基），減小開關應力，也使輸出電壓上升沒有過沖電壓出現。同時集成快速啟動電路，用于保證系統在大容性負載時也能順利啟動，在無容性負載時得到更短的輸出電壓上升時間。ETA8056集成電流軟驅動技術及驅動電壓鉗位電路，結合準諧振谷底導通開關技術，減少開關噪聲，為整個系統有效減少EMI輻射干擾；集成有規律的頻率抖動技術，為整個系統有效減少EMI傳導干擾。

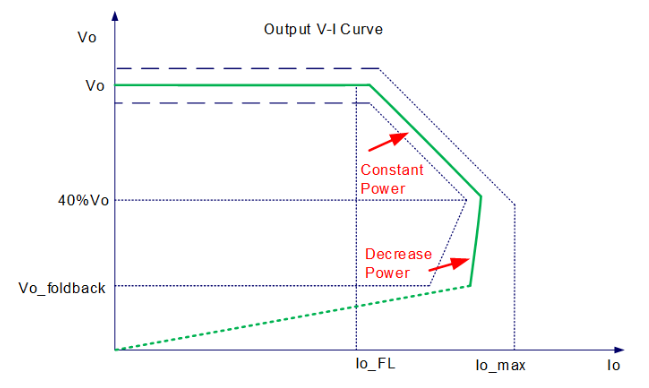

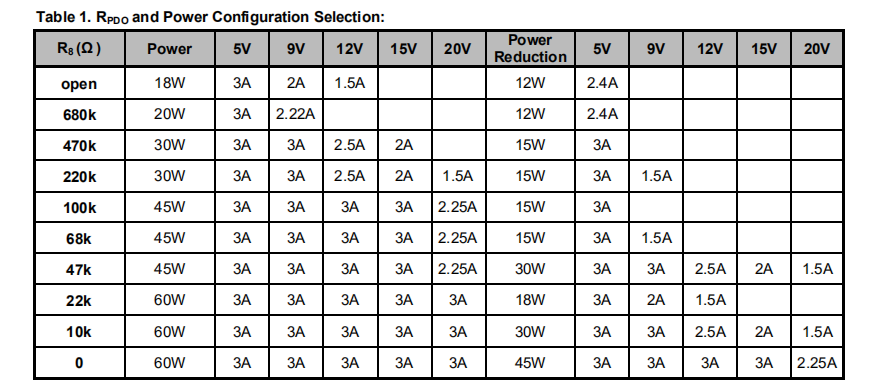

    主控芯片采用恒功率控制模式及降功率控制模式，如下圖右所示輸出電壓電流曲線，為27W以下的PD/QC電源系統方案量身定制。
  管腳示意圖

特點：
內部集成1.2Ω/650V開關管；

恒功率和降功率模式優化系統工作模式；

支持QR/CCM模式

7-38V寬電壓輸入

內置可調線補償
電流感應電阻短路保護

變壓器繞組短路保護

全系列錯誤模式保護

內置軟起動和快速啟動電路

非常低的待機功耗

符合DOEVI和CECV5效率標準

SOP-7封裝

應用：

支持蘋果20WPD快充協議芯片JD6606S
概述：
   來自于天德鈺的JD6606S是一個集成的USB Power Delivery 3.0協議控制器。 它符合華為快速充電協議(FCP)、超級充電協議(SCP)和高通快速充電2.0/3.0/技術，用于USBC型電源側充電應用，如電源適配器、壁充等。
    JD6606S監視CC引腳以檢測USB類型-C連接/分離。 它能夠提供5V到20V的輸出電壓。 JD6606S實現了VBUS檢測和VBUSC放電，實現了兼容連接端口。 保護功能包括過電壓(VBUS，D/D-，CC1/CC2)。
    此外，JD6606S還監視USB D + / D-數據線，并根據不同的設備要求自動調節輸出電壓。它能夠提供3.6V至20V的輸出電壓。

 管腳示意圖：

特性：
USBPD3.0認證，TID：3768

支持USBType-C和USBPD3.0

支持華為FCP和SCP

7-38V寬電壓輸入

支持Quick Charge2.0/3.0/3+
支持BC1.2協議
支持USBDCP應用2.7V在D+線和2.7V在D?線

恒壓和恒流控制
多端口控制(MPC)應用
過流和過壓保護
CPC-16L封裝
應用：

USB PD適配器
車載PD充電器

來自茂睿芯的MK9173X 系列是一款高性能的同步整流功率開關，集成 N 溝道功率 MOS，適用于隔離型的同步整流應用。尤其適用于充電器中需求高效率的場合，并兼容 CCM、DCM 和 QR 模式。
    MK9173X 采用自主知識產權的自供電電路，可靈活的放置在輸出正端或輸出負端。放置在正端時， 亦無需格外的輔助繞組。
    MK9173X 的 10ns 關斷延時以及高達 4A 的下拉電流幫助系統可靠工作于 CCM 模式。MK9173X 自主知識產權的開通及關斷機制，可以 最大化外驅 MOSFET 的導通時間以獲得盡可能高的效率。并且自主檢測 DCM 振鈴，防止誤開通。

特性：集成 16mΩ 60V 同步整流 MOS (MK91736)

放置在輸出正端，EMI 調試更容

10ns 的超短關斷延遲
